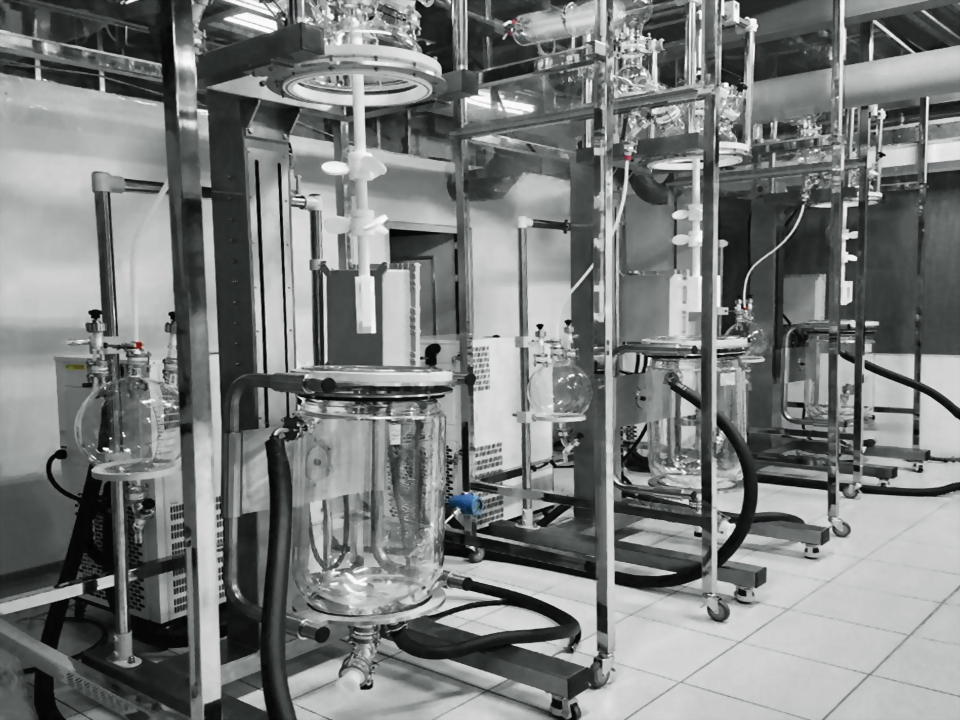

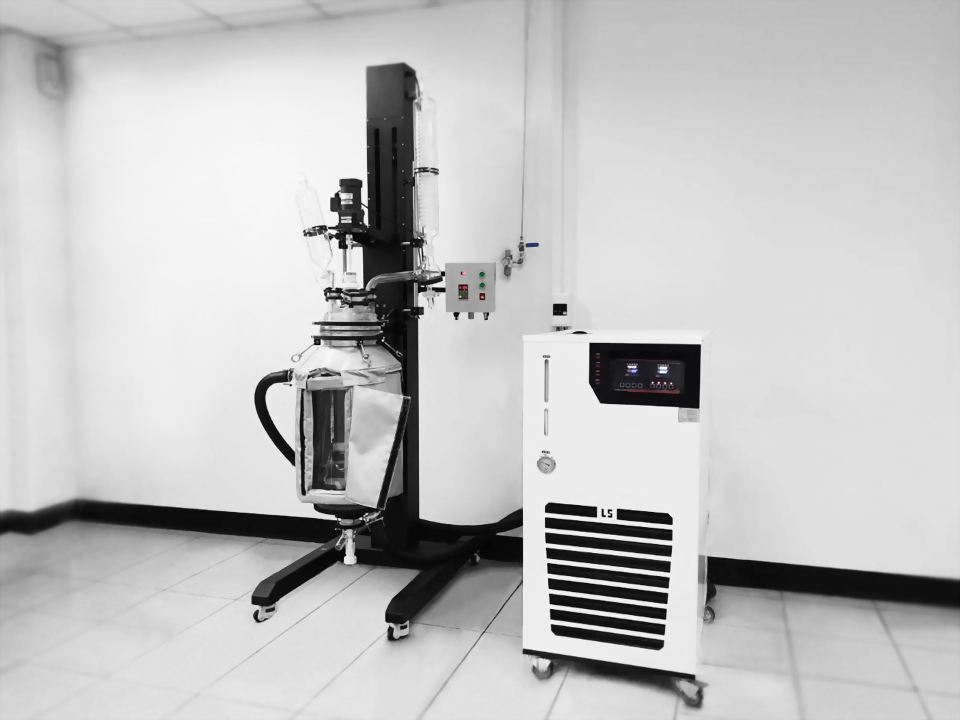

不銹鋼及玻璃反應器，內容物高低溫反應溫度控制及調節，及時抵制反應熱負載、全溫域範圍涵蓋高溫及低溫需求之產業設備 |
|
特 性 功 能 |
|
全溫域可控範圍：-20 ~ 200℃，快速升降溫及可控升降溫斜率 |
|
可由反應槽溫度回控於本機出口溫度,精準控溫避免在反應中因溫升或溫差產生變化，影響實驗或製程結果 |
|
密閉式循環迴路,具自動排氣功能,減少外循環時氣塞問題 |
|
密閉式油槽及膨脹槽,高溫無油氣揮發,低溫時減少油品吸附空氣凝水，避免油品變質，減少使用時間 |
|
高性能進口壓縮機搭配高效率板式交換器及環保冷媒，多段溫域自動切換調節 |
|
接液部全為不銹鋼材質 |
|
工業級循環泵浦，最大設計壓力 1〜5Kg |
|
搭配玻璃反應器,出口壓力限壓保護 ( 0.5~1Kg ) |
|
多組安全裝置保護功能 |
|
最大可設計溫度：低溫：-40℃，高溫：300℃ |
|
可擴充為人機觸控介面,可監控反應槽溫度及本機溫度等相關數值記錄，圖型曲線分析,遠端通訊控制功能等 |
|
氣冷式散熱可變更為水冷式散熱 |
|
可依照能力需求專案訂製設計 |
|
標 準 配 置 |
|
|
控制系統 |
微電腦PID溫度控制模組，PV 與 SV 同步顯示，具自動演算、溫度補償、異常診斷等功能 |
|
控制開關皆採用IP65等級防水防塵薄膜觸碰式設定，含電源、冷卻、泵浦、警報等 |
|
|
控制開關採用低電流安全開關 15mA |
|
|
具不斷電參數記憶功能，停電後自動延遲復歸功能 |
|
|
外部溫度監控及本機出口溫度監控 |
|
|
感應裝置 |
PT-100Ω白金感應測體 |
|
外箱材質 |
鍍鋅鋼板粉體烤漆 |
|
油箱材質 |
不銹鋼SUS#304 容量：≧5L；≧15L；≧30L；≧40L；≧45L，含膨脹槽 |
|
保溫材質 |
硬質Polyurethane發泡及厚式保溫板 |
|
升溫裝置 |
壓縮機冷熱旁通調節及電熱器輔助 |
|
循環裝置 |
密閉式循環，手動及自動排氣閥 |
|
不銹鋼材質，齒式泵浦及磁驅式 |
|
|
冷卻裝置 |
壓縮機：原裝進口全密式壓縮機 |
|
冷 媒：環保冷媒 冷媒流量控制：多段溫層切換控制 |
|
|
冷凝器：鰭片式散熱裝置 |
|
|
蒸發器：板式熱交換器 |
|
|
安全保護裝置 |
• 含指示燈與警報裝置 • 低液位斷控保護 • 電子雙迴路過高低溫斷熱保護 • 壓縮機過熱保護開關 • 壓縮機過電流保護開關 • 壓縮機延遲啟動裝置 • 全機限流保護 |
|
MODEL |
WHL-5RE |
WHL-312RE |

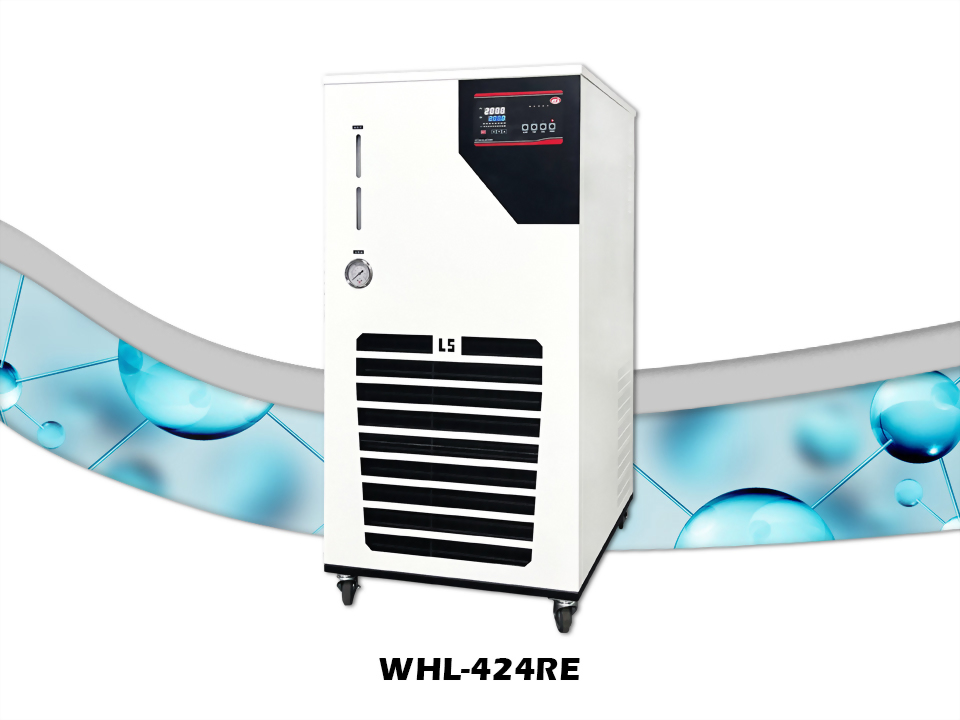

WHL-424RE |
WHL-540RE |

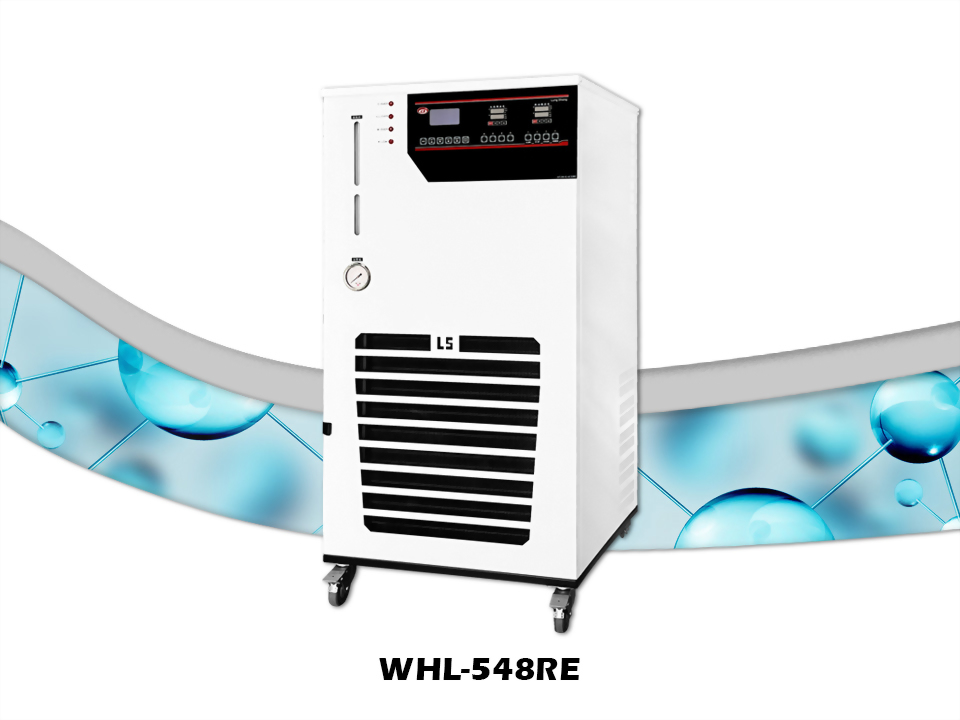

WHL-548RE |
|
使用範圍 |
0~200 ℃ (L):-20℃ |
||||
|
控制精度 |
±0.1℃ |
||||
|
冷凍能力 |
6000 Btu/h |
12000 Btu/h |
24000 Btu/h |
36000 Btu/h |
48000 Btu/h |
|
加熱功率 |
2000W |
3600W |
6000W |
7500W |
9000W |
|
泵 浦 |
250W |
450W |
450W |
550W |
750W |
|
流 量 |
10~15L/min |
15 ~ 25L/min |
25 ~ 35L/min |
35~45L/min |
45 ~ 55L/min |
|
油箱容積 |
≧5L |
≧15L |
≧30L |
≧40L |
≧45L |
|
出入管徑 |
¼+⅜” In |
⅜” -½” In |
½” -¾” In |
½” -¾” In |
¾” +1” In |
|
外部尺寸 |
W380*D580*H600 mm |
W480*D760*H1050 mm |
W600*D800*H1250 mm |
W700*D850*H1350 mm |
W700*D850*H1350 mm |
|
電壓規範 |
AC 220V/20A |
AC 3P220V/20A |
AC 3P220V/30A |
AC 3P220V/40A |
AC 3P220V/50A |
|
適用反應槽 |
5~10L |
10 ~ 20L |
30 ~ 50L |
50~100L |
100~150L |
|
訂製電壓 |
AC 3P3W380V |
||||
