使 用 範 圍 |
 |
|
特 性 功 能 |
|
模擬產品在環境氣候步驟進行各種溫濕度的組合下執行測試 |
|
檢測產品的適應能力與特性是否因環境條件而改變，有效掌握產品不確定的因素條件 |
|
•高低溫試驗 •高溫高濕試驗 •低溫低濕試驗 •結露試驗 •安全性測試 •老化測試 |
|
人 機 版 本 功 能 |
|
TLF-LCD 中英文顯示幕，人機控制系統 |
|
內建目錄資料管理系統，簡化設定並提供數據收集功能 |
|
運轉狀態可切換查看目前分組控制及輸出狀態 |
|
溫濕度設定值 / 實際值可同時顯示 |
|
數據曲線查閱 |
|
可選擇定值控制或可程式控制 |
|
可顯示執行程式中段次、組別、運轉累積時間 |
|
可程式組最大容量 120 PATTERN / 1200 STEP；執行時間最大 999H59M59S |
|
PID參數可線性分割區域範圍設定，FUZZY與雙斜率控制，增加高低溫控制穩定度 |
|
具程式執行中跳檔、斷電保持功能，復電後自動接續程式功能 |
|
可自定溫濕度區域範圍執行線性對應補償，補償使用高低溫切換時所產生的變化溫差 |
|
DO / DI 接點可程式編輯條件功能，內部信號及外部信號 / 控制模式等 |
|
遠端通訊 RS485功能，無償支援PC軟體 |
|
多組安全性偵測保護裝置 |
|
數據資料儲存，數據可匯出 Excel檔案與電腦具相容性 |
|
標 準 配 置 |
|
|
系統配置 |
外部材質：不銹鋼 SUS#304 |
|
內箱材質：不銹鋼 SUS#304 |
|
|
保溫材質：硬質Polyurethane發泡及玻璃棉 |
|
|
循環裝置：隔離加長軸心馬達，多翼式扇葉 |
|
|
升溫裝置：電熱器與不銹鋼鳍片式 SUS#316管型電熱管 |
|
|
降溫裝置：原裝進口全密式壓縮機；冷媒：環保冷媒 |
|
|
濕度裝置：浸入式 SUS#316高絕緣加濕電熱管 |
|
|
箱 門：單門單透視窗，採真空複層玻璃，採用耐高溫迫緊矽膠發泡 |
|
|
照 明：隔離式照明燈組 |
|
|
測 試 孔：機體左側Φ50mm圓孔*1個，矽膠塞頭*1只 |
|
|
感應裝置 |
乾濕球感應方式；入力信號：PT-100Ω白金感溫測體 |
|
安全保護裝置 |
•測試品超溫保護 •空焚防止保護開關 •電機超載保護 •壓縮機高壓保護開關 •壓縮機過熱保護開關 •壓縮機過電流保護開關 •無熔絲限流開關 •加濕缺水保護 |
|
其他附屬配件 |
標準濕球測試布*3片 |
|
層架*2~3片；不銹鋼 SUS #304<可調式> |
|
|
選配擴充 |
□ 人機控制系統，簡化設定並提供數據資料儲存，可匯出Excel檔案與電腦具相容性 □ 遠端監控功能 □ 異常警報通知簡訊功能 |
|
型 號 |

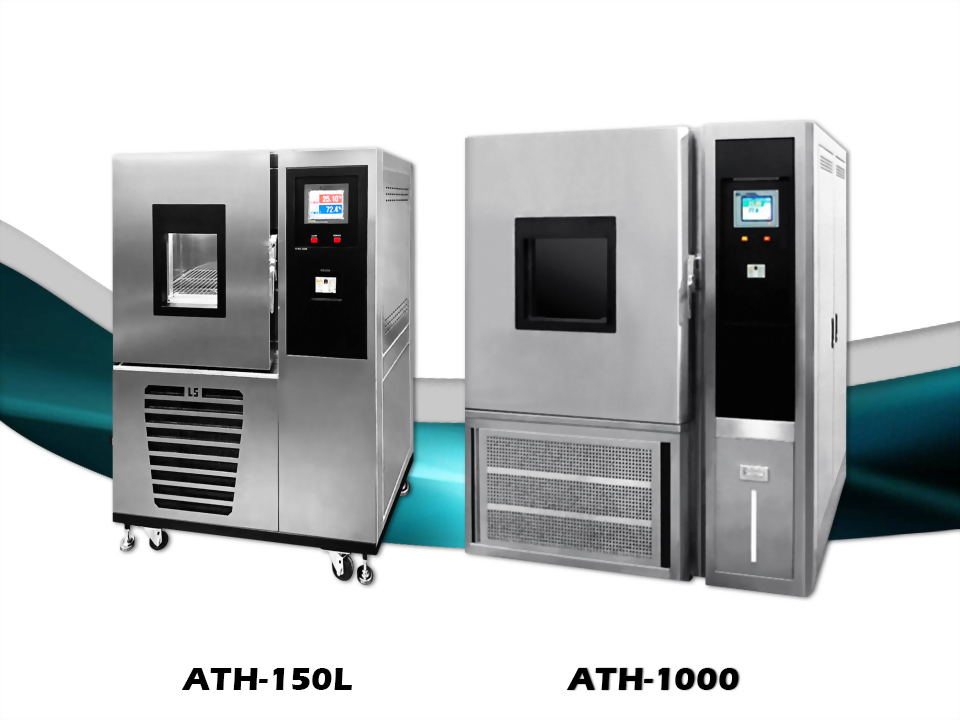

ATH-150 |
ATH-225 |
ATH-400 (L) (R) |
ATH-600 (L) (R) |
ATH-800 (L) (R) |

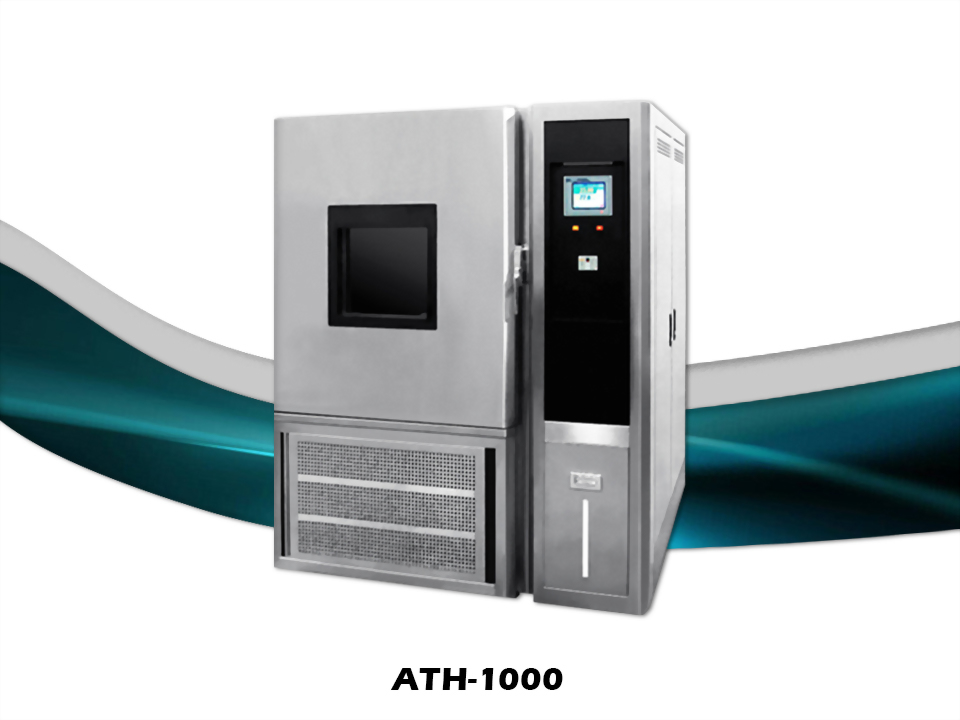

ATH-1000 (L) (R) |
|
溫度範圍 |
0 ~ 100℃ ；(L)：-20℃~100℃ ；(R)：- 40℃~100℃ max：150 ℃ |
|||||
|

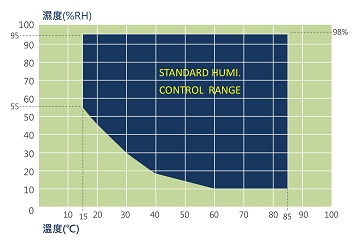

濕度範圍 |
10%~95% max：98% |
|||||
|
控制精度 |
溫度(TH)：± 0.2℃；濕度(RH)：±2.5% |
|||||
|
分佈均度 |
溫度(TH)：±1%；濕度(RH)：±3 % |
溫度(TH)：±1.5%；濕度(RH)：±5% |
||||
|
升溫時間 |
↑-20℃~100℃≧30min |
↑ -40℃~100℃≧50min |
↑ -40℃~100℃≧60min |
|||
|
降溫時間 |
↓ 20℃~-20℃≧35min |
↓ 20℃~- 40℃≧55min |
↓ 20℃~-40℃≧65min |
|||
|
控制系統 |
LCD 畫面微電腦PID可程式控制系統，可分割溫濕區域範圍進行控制，並採線性校正功能 |
|||||
|
程式功能 |
可程式功能：10組程式記憶 / 100段程式時間；設定範圍：0~99h59m |
|||||
|
外部尺寸 |
1000*900*1450 (W*D*H)±50mm |
1000*1150*1600 (W*D*H)±50mm |
1200*1300*1700 (W*D*H)±50mm |
1400*1300*1800 (W*D*H)±50mm |
1500*1300*1900 (W*D*H)±50mm |
1600*1600*1900 (W*D*H)±50mm |
|
內部尺寸 |
500*500*600 (W*D*H)±50mm |
500*600*750 (W*D*H)±50mm |
600*800*850 (W*D*H)±50mm |
800*800*1000 (W*D*H)±mm |
1000*800*1000 (W*D*H)±50mm |
1000*1000*1000 (W*D*H)±50mm |
|
材 質 |
外部：不銹鋼 SUS#304；內部：不銹鋼 SUS#304 |
|||||
|
冷卻系統 |
單一系統：原裝進口全密式壓縮機 |
|||||
| 層 架 |
2片 |
3片 |
||||
|
附 件 |
• 標準濕球布*3片 • 測試孔Ф50mm • 層架<可調式> |
|||||
|
電源規範 |
1Ф+G - AC 220V |
3Ф3W+G – AC 220V |
3Ф3W+G - AC 220V |
|||
|
3Ф4W+G - AC 380V |
||||||
|
選 配 |
□ 人機操作介面 |
|||||
